E01b REVIZNÍ DVÍŘKA RD-AL/S

E01b Revizní dvířka RD-AL/S | Revizní dvířka a megnety pod obklady | Havos s.r.o.
Havos_protected

Chráněno průmyslovým vzorem společenství
Protected by industrial design community


E01b Revizní dvířka RD-AL/S | Revizní dvířka a megnety pod obklady | Havos s.r.o.

Havos_door_open_left_right
Dvířka jsou universální pro levé i pravé otvírání!
ZABUDOVÁNÍ DVÍŘEK MOŽNÉ POUZE S PANTEM VE SVISLÉ (VERTIKÁLNÍ) POLOZE





VÝHODY VÝROBKU RD-AL/S


DESIGNOVÉ:
- revizní otvor je dokonale skryt obklady
- žádné přerušení dekoru – spáry mezi obklady na dvířkách plynule navazují na spáry v okolí dvířek
- obklady mohou přesahovat rozměr dvířek

MONTÁŽNÍ:
- velmi rychlá montáž
- do sádrokartonové příčky z přední strany rámu do předem připravených otvorů
- do plného zdiva (např. ytongové příčky) za pomocí turbošroubů do předem připravených otvorů vně rámu
- lze použít pro všechny tloušťky obkladů
- balení obsahuje šrouby do sádrokartonu, turbošrouby, přísavku, PVC lišty, imbus klíč

KONSTRUKČNÍ:
- pevný obvodový rám z hliníkové slitiny
- dvoudílný pant s vysokou nosností
- v případě potřeby možnost jednoduchého vysazení dvířek před i po montáži
- dvířka jsou universální pro levé i pravé otvírání

TABULKA ROZMĚRŮ (mm)
TYP
RD-AL/S
ROZMĚR
MONTÁŽNÍHO
OTVORU
POČET
OBKLADŮ
400x600 400x590 3x 200x400
6x 200x200
400x750 400x740 6x 200x250
3x 250x400
400x800 400x790 4x 200x400
500x660 500x650 4x 250x330
500x800 500x790 4x 250x400
4x 200x500
500x900 500x890 4x 250x450
500x990 500x980 6x 250x330
600x600 600x590 2x 300x600
3x 200x600
600x750 600x740 9x 200x250
3x 250x600
600x800 600x790 6x 200x400
4x 200x600
600x900 600x890 3x 300x600
4x 300x450

+
Havos_accessories

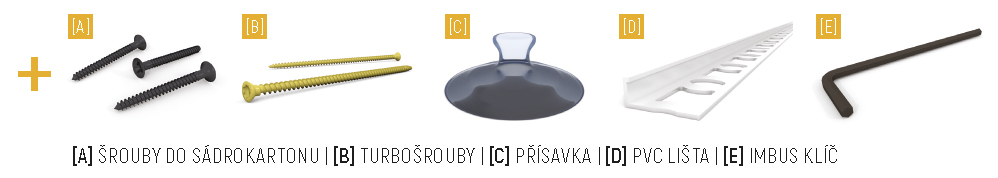

[A] šrouby do sádrokartonu | [B] turbošrouby | [C] přísavka | [D] PVC lišta | [E] imbus klíč

Havos_Inspection_doors_under_the_tiling_room
Havos_Inspection_doors_under_the_tiling_example
1) Revizní dvířka pod obklady
(hlavní materiálové složení)
- pevný rám z hliníkové slitiny
- pevný pant z hliníkové slitiny
- křídlo dvířek ze sádrokartonové desky
2) Ukázka zabudování do sádrokartonové příčky
Rám dvířek upevníme přes předem připravené otvory pomocí šroubů do sádrokartonu
3) Ukázka zabudování do plného zdiva (systém Ytong apod.)
Rám dvířek upevníme přes předem připravené otvory pomocí turbošroubů
4) Horizontální řez – ukázka přímého pootevření (finální dokončení s nalepeným obkladem)
5) Horizontální řez – ukázka plného otevření (finální dokončení s nalepeným obkladem)
6) Ukázka zabudování (finální dokončení s nalepeným obkladem)

Havos_RD-AL/S - certikát

Ukázka zabudování typu RD-S/AL 400x750:

Havos_example
Na stranách A, B, C mohou obklady přesahovat sádrokarton dvířek libovolně.
Na straně D (u pantu dvířek) jen o 15mm.
Na stranách A a B rozměr rámu umožňuje využít rozmezí v založení obkladů v toleranci 40mm.


Montážní postup:


pdf Havos_RD-AL/S - montážní postup - 2 462 296 kB
pdf Havos_RD-AL/S - certifikát - 1 691 710 kB
